產品概述



GGD型低壓固定式成套開關適用于發電廠、變電所、工礦企業等電力用戶作為交流50Hz，額定工作電壓380V，額定電流至3150A的配電系統中作為動力，照明及配電短時耐受電流達50kA的配電系統中作為動力，照明及配電設備的電能轉換、分配與控制之用。該產品分?jǐn)嗄芰Ω?，額定短時耐受電流達50kA。線路方案靈活、組合方便、實用性強、結構新穎等特點。該產品是我國組裝式，固定面板開關柜的代表產品之一。

本產品符合:GB7251《低壓成套開關設備和控制設備》，IEC439《低壓成套開關設備和控制設備》等標準。





---

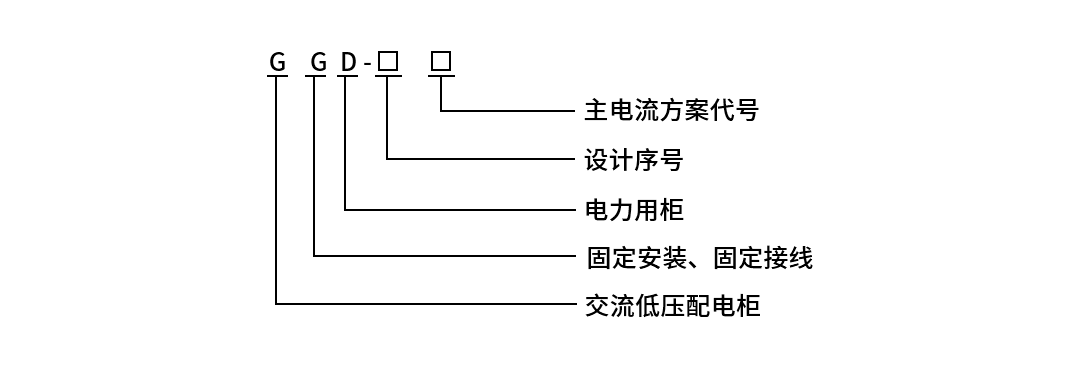

型號及含義





---



環境使用條件



1、環境溫度:-5C~+40C，24h內的平均溫度不高于+35C.
2、海拔高度:2000m及以下，
3、相對濕度:在最高溫度為+40C時不超過50%，在較低溫度時允許有較大的相對濕度:(例如+20C時為90%)應考慮到由于溫度的變化可能會偶然產生凝露的影響，
4、設備安裝時與垂直面的傾斜不超過5C。
5、設備應安裝在無劇烈振動和沖擊的地方，以及不足以使電器元件受到腐蝕的場所，
注:如果上述條件不能滿足時用戶有特殊要求時可與本公司協商解決。



---

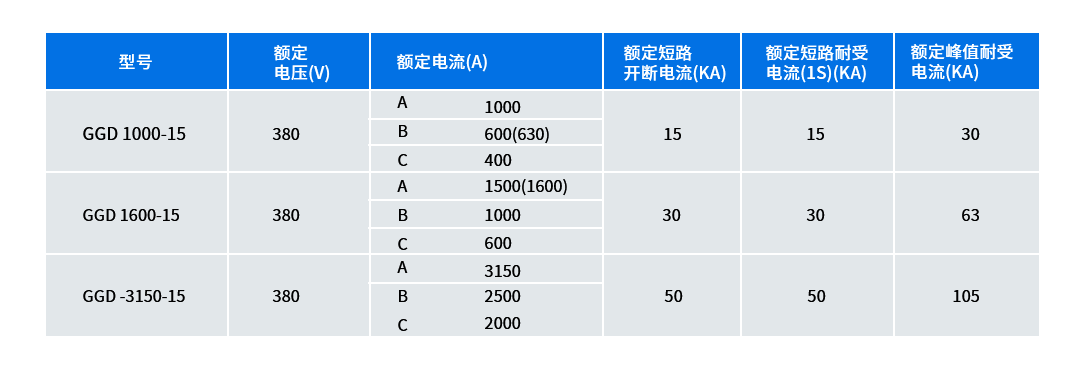

主要技術參數



---



水平母線選用



2、輔助電路方案
輔助電路的設計分供用方案和發電廠方案兩部分.
3、主母線
額定電流在1500A及以下時采用單銅排母線。額定電流大于1500A采用雙鋼排母線。母線的搭接面均采用搪錫工藝處理。

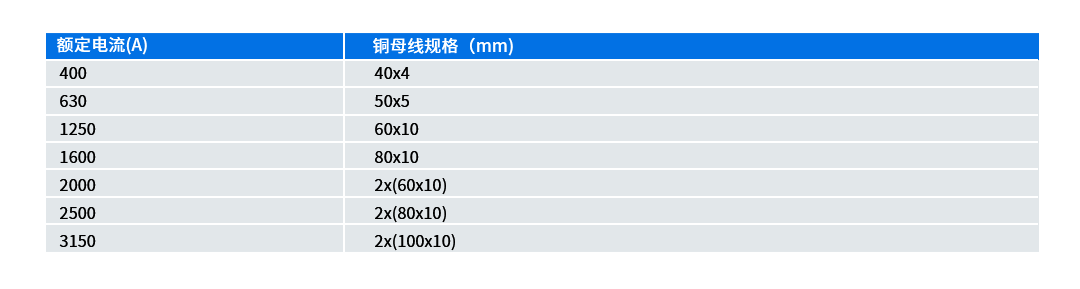

3.1水平母線選用

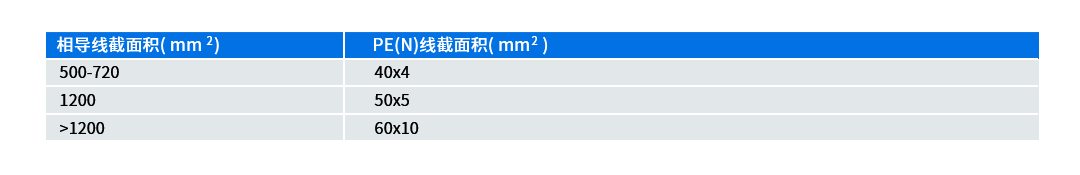

3.2中性接地母線選用



---



結構特點



1、GGD型交流低壓配電成套開關設備的柜體采用通用柜的形式，框架用C型材組裝而成，框架零件及專用配套零件由本公司生產配套供貨，以保證柜體的精度和質量，通用柜的零部件按模塊原理設計，并有20模數的安裝孔，通用系數高?？梢允构S實現預生產。既縮短了生產制造周期限，也提高了工作效率。

2、GGD柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱時，熱量上升，通過上端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱的目的。

3、GGD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，使整柜美觀大方，

4、柜門用轉軸式活動鉸鏈與構架相連，安裝，拆卸方便。門的折邊處均嵌有一要山型橡塑條，關門時門與框架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了
門的防護等級。

5、裝有電器元件的儀表門用多股軟銅線與框架架相連。柜內的安裝件與框架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。

6、柜體表面采用高壓靜電噴塑粉工藝處理，具有附著力強，質感好。整柜呈亞光色調，避免了眩光效應，給值班人員創造了較舒適的視覺環境。

7、柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運，

8、柜體的防護等級為IP30，用戶也可根據使用環境的要求在IP20-P30之間選擇。



---



4、電器元件選擇

a.GGD柜主要采用國內已能批量生產的電器元件。如DW17.D20、DW15等，柜架斷路器也可選用DW45、CW1、AE.M、F等，塑殼斷路器選用DZ253、TM30、NS等國內外較
先時的電器元件。

b.HD13BX和HS13BX型旋轉操作式刀關是專為為滿足GGD柜獨特結構的需要而設計的專用元件，它改變了機構的操作方式，保留了老產品的優點，是一種實用新型為電器元件。

C.如設計部門根據用戶需要，選用性能更優良，技術更先進的新型電器元件時，因GGD柜上人有良好的安裝靈活性，一般
不會因更新電器元件造成制造和安裝方面的困難。

d.為進一步提高電路的動穩定能力，GGD柜的母線支撐采用專用的ZMJ型組合式母線夾由高強度、高阻燃型PPO復合材料熱塑成型，絕緣支撐件。母線夾由高強度、結構獨特，只需調整積木式間塊即可方便地組合成單母線或雙母線夾。絕緣支撐是套簡式模壓結構，成本低、強度高、解決了老產品爬電距離不夠缺陷，
