產品概況

MNS是一種模塊化，多功能的低壓配電柜。應用于冶金，石油、化工、工礦企業及基礎設施等領域中所有需要高可靠性場合的低壓系統:配電和電動機控制系統。
MNS采用的柜體結構具有高度的靈活性。
根據您的需要或不同的使用場合，柜體內可安裝多種型號及規格元器件;
MNS是一種全系列的低壓開關柜，可以滿足您全方位的需求。適用于4000A以下的所有低壓系統。
MNS可以提供高水準的可靠性和安全性。人性化的設計，加強了對人身和設備安全所需的保護。
MNS為全組裝式結構，其特有的型材結構及連接方式以及對各種元器件的兼容性，可滿足苛刻工期及供電連續性的要求。
執行標準:IEC439.GB7251.1

環境使用條件

1、應用場合:配電、電動機控制
2、執行標準:IEC439.GB7251.1
3、環境溫度:-5C~40C
4、環境相對濕度40C時不超過50%，在較低溫度時，允許有較高的相對濕度，有可能偶然產生凝露(如:20C時為90%)
5、安裝地點:室內
6，海拔高度:s2000m
7、如果上述條件不能滿足時應由用戶在訂貨時向制造廠提出。

技術參數

1.1進出線形式:電纜/母線槽(橋)
1.2電纜進出:頂部/底部
1.3接線形式:柜前/柜后
1.4防護等級:IP30、IP40、IP54
1.5功能單元隔離形式:全隔離或部分隔離

結構特點

1、為了有利于設備的安裝及現場施工，在配電柜中設有專用的電纜通道，并附有相應的電纜固定件。

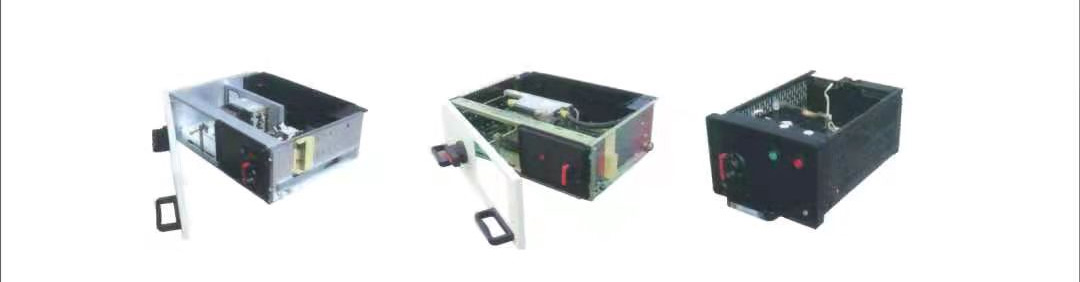

2、抽屜單元各個位置定位準確、指示清楚，且在各位置分別可用最多3把掛鎖進行鎖定。
3、特殊的型材結構及連接方式保證了柜體的強度。
4、抽屜單元采用觸頭導線直接與“L”型垂直母線活動插接，簡單、可靠，
5、獨特的3節式導軌，使抽屜進出更加靈活方便，并且在抽屜單元不脫離柜體的情況下就可以對內部元件及接線檢慘，維護或更換。
